PCB設計是一項很復雜的工作，規則是非常多的，但是，有一些常用的設計規則，如果掌握了就可以做好這項工作。下面就讓工程師為你詳解，常用的PCB電路板設計規則：

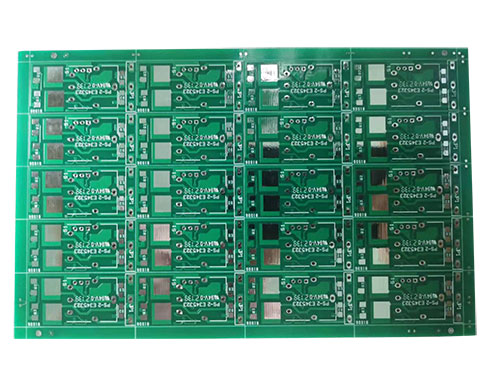

1、3W規則

3W規則就是線與線之間的距離必須保持3倍線寬，也就是通常的3H；H指線與線的寬度。理論上線中心距在3倍線寬時，可保持70%的線間電場不受干擾，這就是常說的3W規則。

2、元器件布局的規則

元器件布局非常重要，直接影響產品的性能，排序必須講究，具體分為以下幾點：

第一，原理圖是基礎，原理圖一定要反復考量最優化設計，遵循“先大后小，先難后易”的規則，重要的單元和核心電子元器件要有限布局。

第二，要給小元件預留調試位置，同結構，相似結構的電路盡可能對稱分布，均勻分布。

第三，應該注意方向問題，同類型電子元器件應按X軸或Y方向設計排列。對于特殊元器件，尤其是發熱元件更要精細分布，均勻排列。

第四，布局應做到，連線盡可能短，關鍵信號線最短。

3、布線規則

高速信號、摸擬小信號、同步信號和時鐘信號等關鍵信號一定要優先布線。要從單板上連線最密集的區域開始布線， 也是遵循“先大后小，先難后易”的規則。

4、20H規則

指電源層相對地層內縮20H的距離，即要確保電源平面的邊緣要比0V平面邊緣至少縮入相當于兩個平面間層距的20倍。這是為抑制邊緣的輻射效應。
